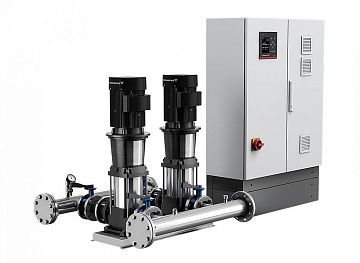

Установка повышения давления Hydro MPC-F 4 CR20-7 U4 C-C-A-GHV, Grundfos
Артикул: 97520843
2 255 785 руб.
-
+
Купить
Купить в 1 клик
Срок поставки по запросу
Описание
Готовая к подключению установка повышения давления, изготовленная в соответствии со стандартом DIN 1988/T5.
Установка оборудована нерегулируемыми насосами CR, один из которых подключен к внешнему преобразователю частоты.
Hydro MPC-F поддерживает постоянное давление с помощью регулирования частоты вращения вала насоса, подключенного к преобразователю частоты и каскадного подключения остальных насосов.
Производительность установки регулируется посредством регулирования скорости вращения и включения/выключения необходимого количества насосов.
Смена насосов автоматическая и зависит от нагрузки, времени и возникновения неисправности.
Комплект поставки:
вертикальные многоступенчатые центробежные насосы, снабжённые частотно-регулируемыми электродвигателями. (валы, рабочие колеса, направляющие аппараты и корпуса насосов изготовлены из нержавеющей стали, основания - из чугуна; уплотнение вала - троцевое, картриджевое, карбид кремния/карбид кремния/EPDM);
всасывающий и напорный коллекторы из нержавеющей стали 1.4571;
на напорном патрубке каждого насоса устанавливается один обратный клапан из полиоксиметилена;
на напорном и всасывающем патрубках каждого насоса устанавливаются по одной задвижке;
на напорном коллекторе смонтирован мембранный гидробак (как правило, требуется установка еще одного гидробака в системе; см. технический каталог)
на напорном коллекторе смонтированы манометр и датчик давления (аналоговый выход 4 - 20 мА);
на всасывающем коллекторе смонтирован датчик давления для защиты от "сухого" хода (аналоговый выход 4 - 20 мА);
рама-основание из нержавеющей стали 1.4301;
шкаф управления Control MPC в стальном шкафу, IP54 (управление и коммутация насосов, диспетчеризация, индикация аварии каждого насоса, внутренняя подсветка для удобства обслуживания);
Установка поставляется собранной и готовой к подключению.
Управление работой насосов осуществляется с помощью шкафа Control MPC с контроллером CU351, который обладает следующими функциями:
регулирование частоты вращения валов электродвигателей с целью обеспечения требуемых параметров расхода и напора;
оптимизация распределения нагрузки между насосами с точки зрения обеспечения максимального К.П.Д.(то есть снижение энергопотребления);
обеспечение одинакового времени наработки насосов, входящих в установку;
выбор мин. времени между пуском/остановкой,установка очерёдности включения насосов;
автоматический кратковременный пуск насосов для поддержания их в рабочем состоянии после долгих простоев;
назначение резервного насоса;
возможность подключения резервного датчика давления;
пуск насосов в ручном режиме;
возможность программирования контроллера с помощью клавиш на панели управления;
изменение установленного значения с помощью внешних устройств (дистанционное программирование контроллера)
цифровые входы для обеспечения следующих режимов: o включение/выключение системы o максимальная/минимальная характеристики или определяемый пользователем режимы; o ввод и переключение между семью рабочими точками;
функции диагностики: o минимальный и максимальный пределы текущей величины (отклонения от заданной рабочей точки); o давление на входе; o защита двигателя; o журнал аварий;
световая индикация: o графический дисплей, 320 x 240 пикселей, с фоновой подсветкой; o зелёный световой индикатор для обозначения рабочего состояния и красный световой индикатор для обозначения неисправностей; o блок беспотенциальных контактов для передачи сигналов работы/неисправности на пульт диспетчера; o лампа-индикатор аварии каждого насоса (применимо для CR мощностью 3...30 кВт);
шина связи Grundfos;
Ethernet;
связь со SCADA-системами через преобразователь протокола Gateway G100;
Установка оборудована нерегулируемыми насосами CR, один из которых подключен к внешнему преобразователю частоты.
Hydro MPC-F поддерживает постоянное давление с помощью регулирования частоты вращения вала насоса, подключенного к преобразователю частоты и каскадного подключения остальных насосов.
Производительность установки регулируется посредством регулирования скорости вращения и включения/выключения необходимого количества насосов.
Смена насосов автоматическая и зависит от нагрузки, времени и возникновения неисправности.
Комплект поставки:
вертикальные многоступенчатые центробежные насосы, снабжённые частотно-регулируемыми электродвигателями. (валы, рабочие колеса, направляющие аппараты и корпуса насосов изготовлены из нержавеющей стали, основания - из чугуна; уплотнение вала - троцевое, картриджевое, карбид кремния/карбид кремния/EPDM);
всасывающий и напорный коллекторы из нержавеющей стали 1.4571;
на напорном патрубке каждого насоса устанавливается один обратный клапан из полиоксиметилена;
на напорном и всасывающем патрубках каждого насоса устанавливаются по одной задвижке;
на напорном коллекторе смонтирован мембранный гидробак (как правило, требуется установка еще одного гидробака в системе; см. технический каталог)
на напорном коллекторе смонтированы манометр и датчик давления (аналоговый выход 4 - 20 мА);
на всасывающем коллекторе смонтирован датчик давления для защиты от "сухого" хода (аналоговый выход 4 - 20 мА);
рама-основание из нержавеющей стали 1.4301;
шкаф управления Control MPC в стальном шкафу, IP54 (управление и коммутация насосов, диспетчеризация, индикация аварии каждого насоса, внутренняя подсветка для удобства обслуживания);
Установка поставляется собранной и готовой к подключению.
Управление работой насосов осуществляется с помощью шкафа Control MPC с контроллером CU351, который обладает следующими функциями:
регулирование частоты вращения валов электродвигателей с целью обеспечения требуемых параметров расхода и напора;
оптимизация распределения нагрузки между насосами с точки зрения обеспечения максимального К.П.Д.(то есть снижение энергопотребления);
обеспечение одинакового времени наработки насосов, входящих в установку;
выбор мин. времени между пуском/остановкой,установка очерёдности включения насосов;
автоматический кратковременный пуск насосов для поддержания их в рабочем состоянии после долгих простоев;
назначение резервного насоса;
возможность подключения резервного датчика давления;
пуск насосов в ручном режиме;
возможность программирования контроллера с помощью клавиш на панели управления;
изменение установленного значения с помощью внешних устройств (дистанционное программирование контроллера)
цифровые входы для обеспечения следующих режимов: o включение/выключение системы o максимальная/минимальная характеристики или определяемый пользователем режимы; o ввод и переключение между семью рабочими точками;
функции диагностики: o минимальный и максимальный пределы текущей величины (отклонения от заданной рабочей точки); o давление на входе; o защита двигателя; o журнал аварий;
световая индикация: o графический дисплей, 320 x 240 пикселей, с фоновой подсветкой; o зелёный световой индикатор для обозначения рабочего состояния и красный световой индикатор для обозначения неисправностей; o блок беспотенциальных контактов для передачи сигналов работы/неисправности на пульт диспетчера; o лампа-индикатор аварии каждого насоса (применимо для CR мощностью 3...30 кВт);
шина связи Grundfos;
Ethernet;
связь со SCADA-системами через преобразователь протокола Gateway G100;

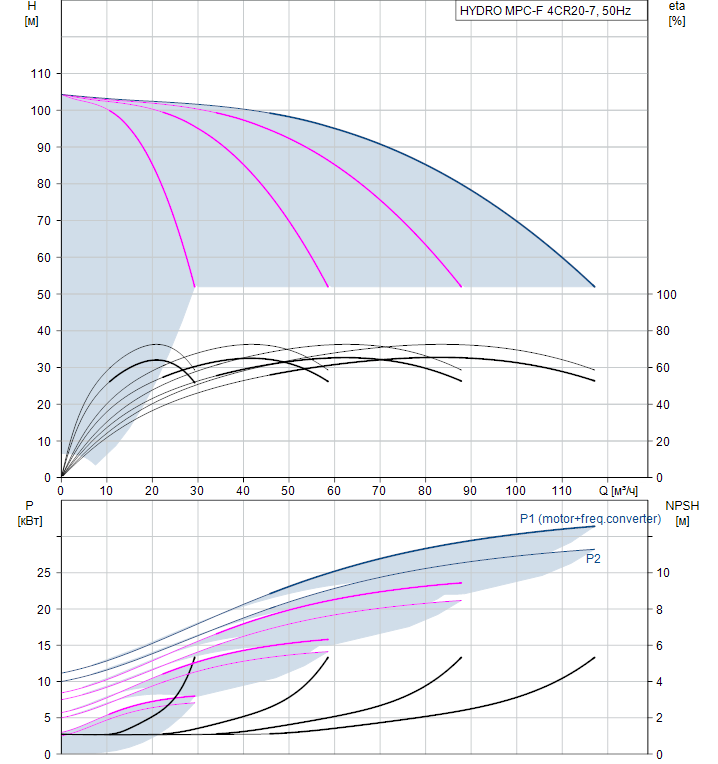

Характеристики
Бренд: | Grundfos |
Напряжение сети, В: | 380 / 400 |
Номинальный расход, м3/ч: | 87 |
Максимальный напор, м: | 103 |
Номинальный напор, м: | 83.89 |
Назначение: | промышленный |
Серия: | Hydro MPC-F |
Тип подключения: | фланец |
Температура перекачиваемой жидкости, °C: | +5 ... +60 |
Потребляемая мощность, Вт: | 7 500 |
Давление максимальное, бар: | 16 |
Расход максимальный, м3/ч: | 58 |
Диаметр подключения, мм: | 80 мм (3") |
Материал корпуса: | чугун |
Материал рабочего колеса: | нержавеющая сталь |
Частота вращения двигателя, об/мин: | 2900 |
Качество жидкости: | чистая |
