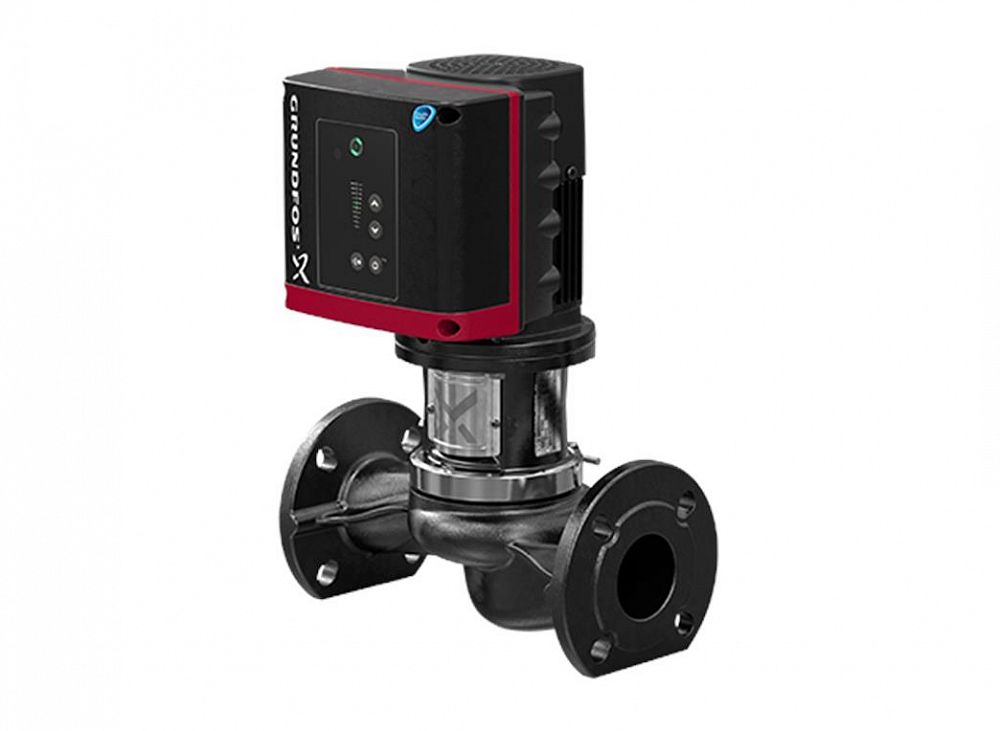

Насос TPE 100-250/2-A-F-A-BAQE 3X400 50HZ, Grundfos
Артикул: 99113923
533 138 руб.
-
+
Купить
Купить в 1 клик
Срок поставки по запросу
Описание
TPE 100-250/2 A-F-A-BAQE
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.
Система управления:
Преобразователь частоты: Built-in
Жидкость:
Рабочая жидкость: Вода
Диапазон температур жидкости: 0 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м³
Технические данные:

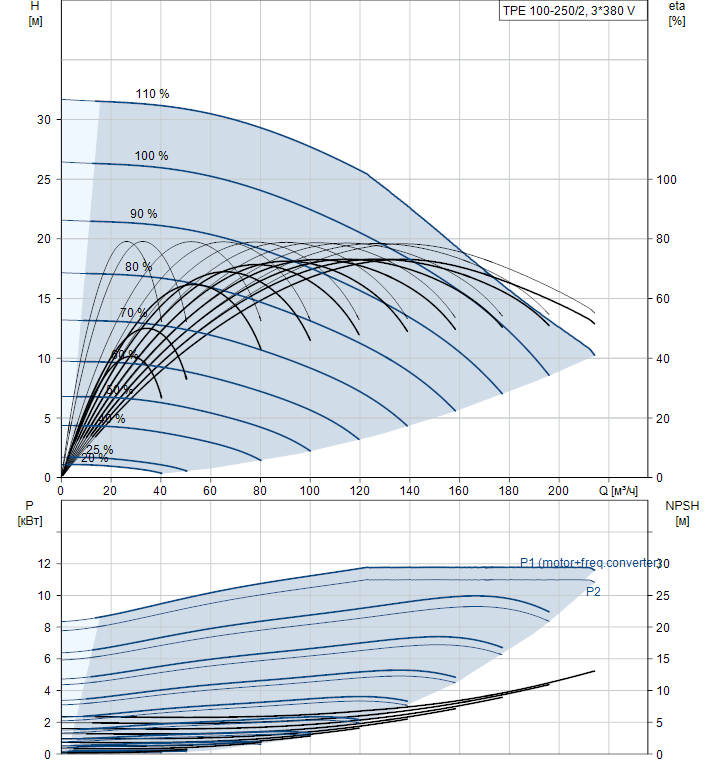

Скорость насоса, при которой расчитаны его характеристики: 2930 об/м
Номинальный расход: 135 м³/ч
Номинальный напор: 20.1 м
Текущий диаметр рабочего колеса: 145 мм
Первичное уплотнение вала: BAQE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Материалы:
Корпус насоса: Чугун
EN-JL1040
ASTM A48-40 B
Рабочее колесо: Чугун
EN-JL1030
ASTM A48-30 B
Монтаж:
Диапазон температуры окружающей среды: -20 .. 50 °C
Макс. рабочее давление: 16 бар
Трубное присоединение: DIN
Соединение труб: DN 100
Допустимое давление: PN 16

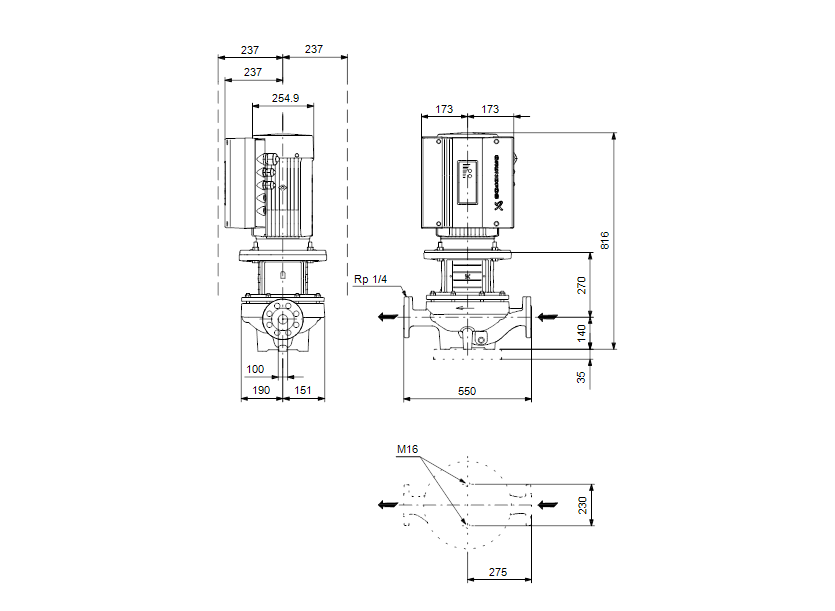

Монтажная длина: 550 мм
Размер фланца электродвигателя: FF300
Данные электрооборудования:
Тип электродвигателя: 160MH
Класс энергоэфф-ти: IE5
Номинальная мощность - P2: 11 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380-500 В
Номинальный ток: 20.3-16.0 A
Cos фи - характеристика мощности: 0.93-0.90
Номинальная скорость: 360-4000 об/м
Энергоэффективность: 93.1%
Эффективность электродвигателя при полной нагрузке: 93.1 %
Класс защиты (IEC 34-5): IP55
Класс изоляции (IEC 85): F
Другое:
Минимальный индекс эффективности MEI ≥: 0.70
ErP статус: EuP Отдельностоящий/Прод.
Нетто вес: 155 кг
Брутто вес: 184 кг
Объем упаковки: 1.12 м³
Cтрана происхождения: RU
ТН ВЭД ЕАЭС Код: 8413705100
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.
Система управления:
Преобразователь частоты: Built-in
Жидкость:
Рабочая жидкость: Вода
Диапазон температур жидкости: 0 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м³
Технические данные:
Скорость насоса, при которой расчитаны его характеристики: 2930 об/м
Номинальный расход: 135 м³/ч
Номинальный напор: 20.1 м
Текущий диаметр рабочего колеса: 145 мм
Первичное уплотнение вала: BAQE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Материалы:
Корпус насоса: Чугун
EN-JL1040
ASTM A48-40 B
Рабочее колесо: Чугун
EN-JL1030
ASTM A48-30 B
Монтаж:
Диапазон температуры окружающей среды: -20 .. 50 °C
Макс. рабочее давление: 16 бар
Трубное присоединение: DIN
Соединение труб: DN 100
Допустимое давление: PN 16
Монтажная длина: 550 мм
Размер фланца электродвигателя: FF300
Данные электрооборудования:
Тип электродвигателя: 160MH
Класс энергоэфф-ти: IE5
Номинальная мощность - P2: 11 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380-500 В
Номинальный ток: 20.3-16.0 A
Cos фи - характеристика мощности: 0.93-0.90
Номинальная скорость: 360-4000 об/м
Энергоэффективность: 93.1%
Эффективность электродвигателя при полной нагрузке: 93.1 %
Класс защиты (IEC 34-5): IP55
Класс изоляции (IEC 85): F
Другое:
Минимальный индекс эффективности MEI ≥: 0.70
ErP статус: EuP Отдельностоящий/Прод.
Нетто вес: 155 кг
Брутто вес: 184 кг
Объем упаковки: 1.12 м³
Cтрана происхождения: RU
ТН ВЭД ЕАЭС Код: 8413705100
Характеристики
Бренд: | Grundfos |
Напряжение сети, В: | 380 / 400 |
Номинальный расход, м3/ч: | 135 |
Максимальный напор, м: | 27 |
Номинальный напор, м: | 20.06 |
Назначение: | промышленный |
Серия: | TPE |
Тип подключения: | фланец |
Температура перекачиваемой жидкости, °C: | 0 ... +120 |
Потребляемая мощность, Вт: | 11 000 |
Давление максимальное, бар: | 16 |
Расход максимальный, м3/ч: | 198 |
Диаметр подключения, мм: | 100 мм (4") |
Материал корпуса: | чугун |
Материал рабочего колеса: | чугун |
Частота вращения двигателя, об/мин: | 2930 |
Качество жидкости: | чистая |
